安心信頼の日本製通信プラグ・ジャック製品
Aizakiのプラグ・ジャック製品の特長
-
01
設計段階から相談可能
設計段階からの相談を受け付けており、加工の実現性を踏まえたアドバイスを提供します。早い段階で最適な加工方法を検討することで、後戻りのないスムーズな開発をサポートします。
-
02
安心の日本製
海外製品と比較しても電通の安定性、耐久性、接続機器への負担軽減を高いレベルでクリアしています。
また、お客様のご要望や疑問に対し、国内で直接対応するため迅速かつ正確なサポートを提供いたします。 -
03
歴史と実績
これまで80年以上に渡りプラグ／ジャックの製造販売を行ってきた歴史があります。廃盤のリスクの無い、お客様に安心して使用していただける製品供給をしております。
主な納入先
-
消防局通信装置部品 -
防衛関連通信機器 -
防災受信機
製品ラインナップ（プラグ）

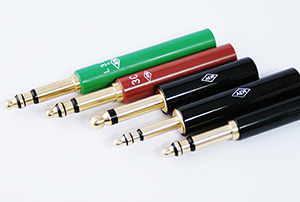

短頭プラグ
本品は各種の電話交換機、電信用機器、搬送用機器、無線用機器ならびに測定機器等において回路接続のための各種のジャックに挿入する短頭プラグです。
-
■おもな電気的性能
耐電圧 ＡＣ 500Ｖ（ r．m．s ）
絶縁抵抗 ＤＣ 500Ｖで 100MΩ以上
接触抵抗 0.1Ａにて20mΩ以下 -
■おもな使用材料
銅電部分黄銅
絶縁物酢酸繊維素樹脂
サヤ合成樹脂

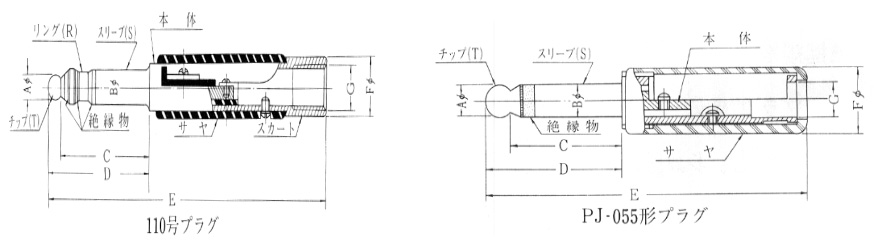

| 品 名 | 寸 法(mm) | 極数 | おもな 適合ジャック |
サヤ色 | 備 考 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A(φ) | B(φ) | C | D | E | F(φ) | G | |||||

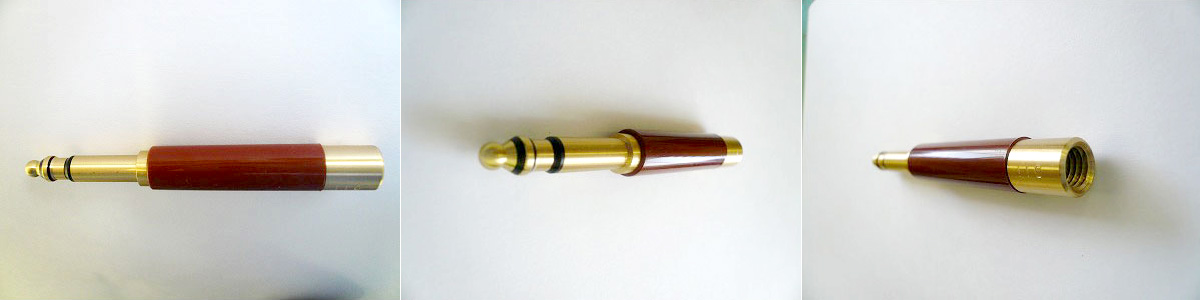

| 110号プラグ | 4.32 | 6.34 | 26.00 | 29.50 | 82.00 | 10.50 | 7.5 P=125 |
3 | 238号ジャック | 茶 | |
| N110号Aプラグ B C D |
4.32 | 6.34 | 26.00 | 29.50 | 82.50 | 10.50 | 7.5 P=1.25 |
3 | 238号ジャック | 赤・黒 白・緑 |
|
| 3Cプラグ | 4.32 | 6.34 | 26.00 | 29.50 | 82.50 | 10.50 | 7.5 P=1.25 |
3 | 238号ジャック | 赤・黒 白・緑 |
サヤ色は指定のこと |
| L3Cプラグ | 4.32 | 6.34 | 26.00 | 29.50 | 91.50 | 10.70 | – | – | 238号ジャック | 緑 | チップ、リング間600Ω |
| 03Cプラグ | 4.32 | 6.34 | 26.00 | 29.50 | 54.50 | 10.50 | – | – | 238号ジャック | 断路プラグ | |
| PJ-068プラグ | 3.81 | 5.26 | 24.56 | 27.76 | 82.70 | 12.70 | 7.2φ | 3 | JJ-033Aジャック | 黒 | |
| PJ-054Bプラグ | 6.35 | 6.35 | 13.77 | 17.91 | 62.00 | 12.70 | 7.2φ | 2 | JJ-026ジャック | 黒 | |

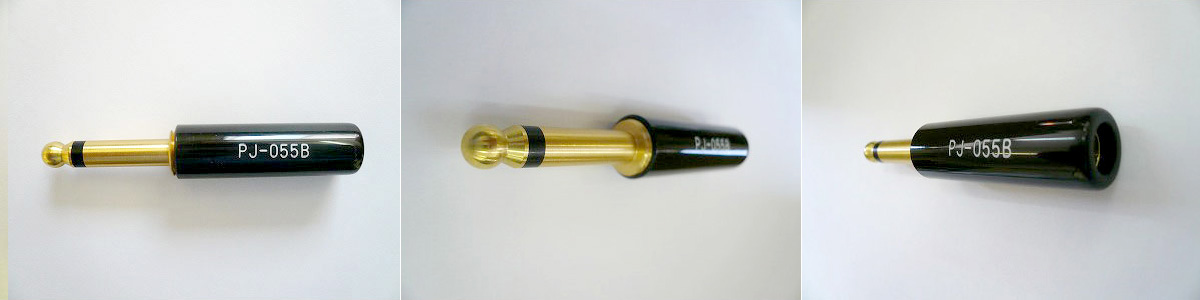

| PJ-055Bプラグ | 6.35 | 6.35 | 25.2 | 30.9 | 73.0 | 12.70 | 7.2φ | 2 | JJ-034ジャック | 黒 | |
| PJ-051プラグ | 4.32 | 6.35 | 25.4 | 29.1 | 82.0 | 11.0 | 5/6-24 UNF |
3 | JJ-022ジャック | 赤 | |

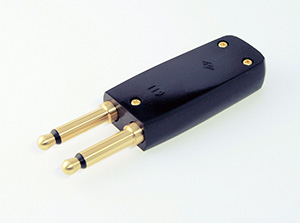

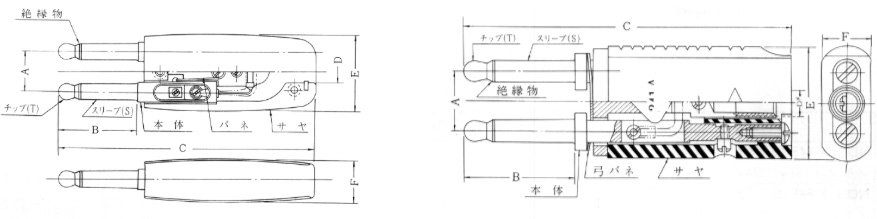

双頭プラグ
本品は各種の電話交換機、電信用機器、搬送用機器、無線用機器ならびに測定機器等において回路接続のための各種のジャックに挿入する双頭プラグです。
-
■おもな電気的性能
耐電圧 ＡＣ 500Ｖ（ r．m．s ）
絶縁抵抗 ＤＣ 500Ｖで 100MΩ以上
接触抵抗 0.1Ａにて20mΩ以下 -
■おもな使用材料
銅電部分黄銅
絶縁物酢酸繊維素樹脂
サヤ合成樹脂
| 品 名 | 寸 法(mm) | 接続略図 | おもな 適合ジャック |
サヤ色 | 備 考 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | |||||

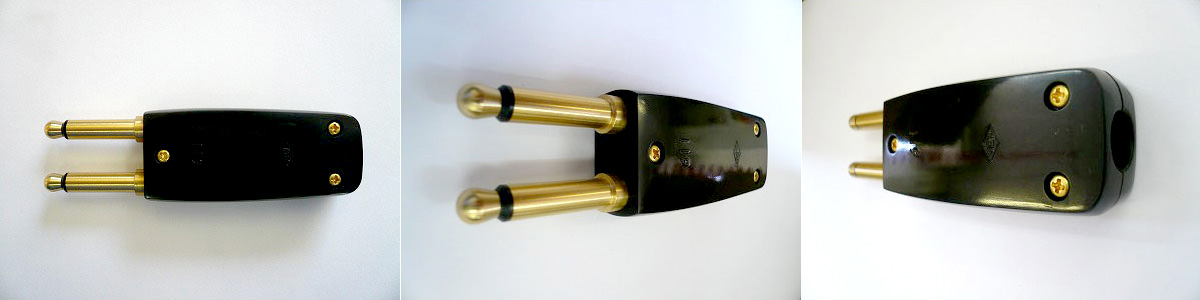

| 611号プラグ | 15.9 | 30.0 | 96.7 | 9.0φ | 30.0 | 15.0 | 7.5 P=1.25 |
 |
黒 | ||

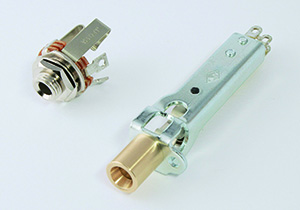

製品ラインナップ（ジャック）

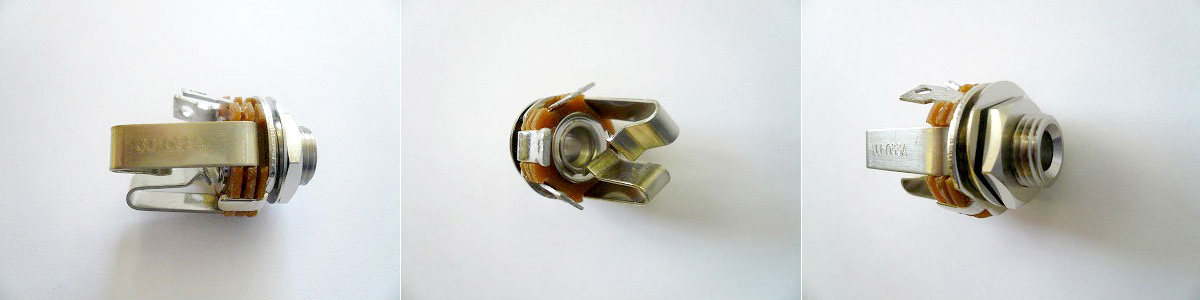

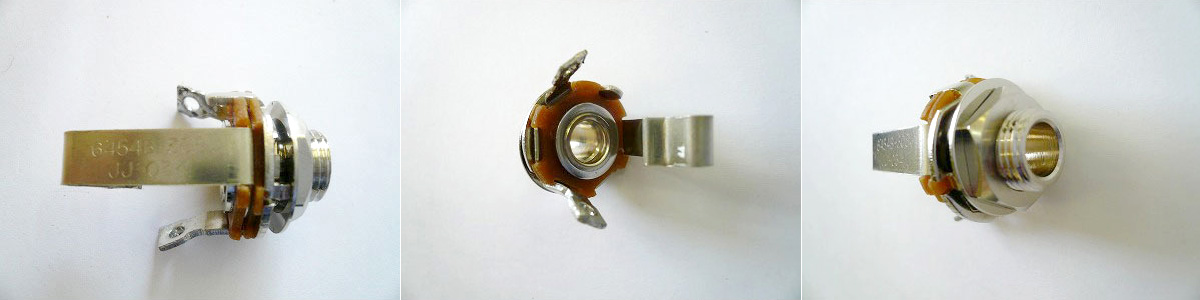

L型ジャック
本品は各種の搬送用機器、無線用機器ならびに測定機器等などにおいて回路接続のために各種のプラグと併用して使用される小型（フレーム無し）ジャックです。
-
■おもな電気的性能
耐電圧 ＡＣ 500Ｖ（ r．m．s ）
絶縁抵抗 ＤＣ 500Ｖで 100MΩ以上
接触抵抗 0.1Ａにて20mΩ以下 -
■おもな使用材料および表面処理
バネバネ用洋白板
絶縁板フェノール樹脂
ワニス含浸処理
口金黄銅 ニッケルメッキ
接点銀合金
| 品 名 | 接続略図 | A | B | C | DR | E | F | 適合プラグ | 備 考 |
|---|---|---|---|---|---|---|---|---|---|
| JJ-033Aジャック |  |
10P=1 | 7.10 | 33.70 | 13.01 | 7.40 | 1.4×1.2 以下 |
PJ-068プラグ | |
| JJ-034ジャック |  |
10P=1 | 7.10 | 33.30 | 16.00 | 7.10 | 20ききき | PJ-055Bプラグ | |
| 3C-30ジャック |  |
10P=1 | 8.10 | 33.50 | 13.00 | 7.40 | 1.4×1.2 以下 |
110号プラグ |

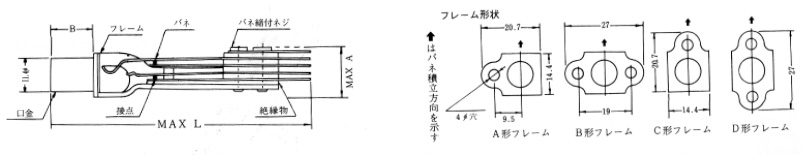

T型ジャック
本品は各種の電話交換機、電信用機器、搬送用機器、無線用機器ならびに測定機器等において回路接続のために各種のプラグと併用して使用される電接型ジャックです。
-
■おもな電気的性能■おもな電気的性能
耐電圧 ＡＣ 500Ｖ（ r．m．s ）
絶縁抵抗 ＤＣ 500Ｖで 100MΩ以上
接触抵抗 0.1Ａにて20mΩ以下 -
■おもな使用材料および表面処理
バネバネ用洋白板
フレーム鋼板
亜鉛メッキクロメート
絶縁板フェノール樹脂
接点銀合金
口金黄銅クロメート
| 品 名 | 接続略図 | A | B | L | 適合プラグ | 備 考 |
|---|---|---|---|---|---|---|
| 215号A.B.C.ジャック |  |
16.00 | 14.30 | 89.50 | 単式・47号プラグ | |
| 218号A.B.C.ジャック |  |
12.50 | 14.30 | 89.50 | 単式・47号プラグ | |

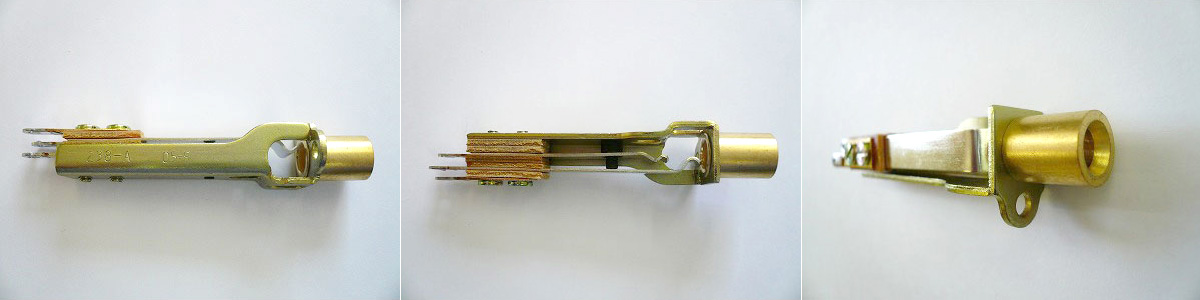

| 238号A.B.C.ジャック |  |
15.00 | 13.70 | 87.50 | 110号プラグ | |

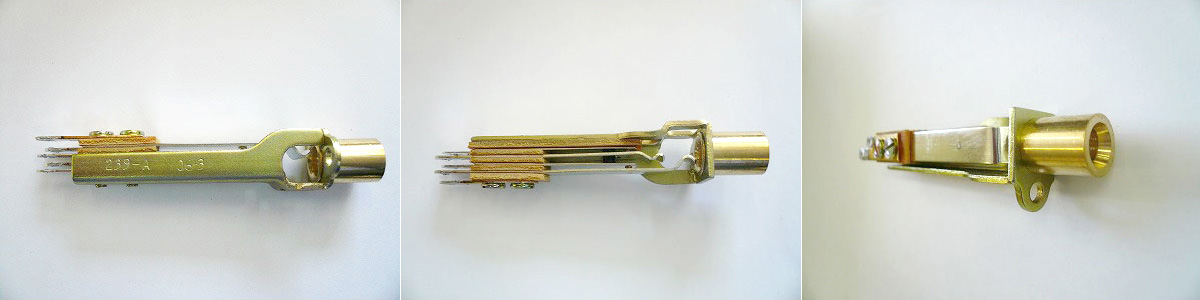

| 239号A.B.C.ジャック |  |
16.00 | 13.90 | 87.50 | 110号プラグ |

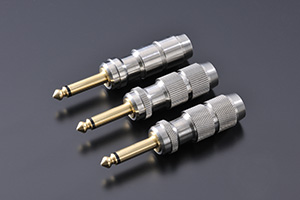

製品ラインナップ（音響用プラグ）
-
■おもな電気的性能
耐電圧 ＡＣ 500Ｖ（ r．m．s ）
絶縁抵抗 ＤＣ 500Ｖで 100MΩ以上
接触抵抗 0.1Ａにて20mΩ以下 -
■おもな使用材料
銅電部分黄銅
絶縁物酢酸繊維素樹脂
サヤ合成樹脂
